Tranzistor je najvažniji poluprovodnicki element Naziv tranzistor je nastao skracivanjem engleskih reci: TRAN sferre SISTOR U prevodu znaci prenosni otpornik

Tranzistor ima tri prikljucka,Emitor (E)Bazu (B)Kolektor (C)

Tranzistor je aktivni poluprovodnicki element sa tri izvoda (dva pristupa) koji se koristi kao pojacanje (najznacajnija primena), prekidanje struje, u kolima za stabilizaciju napona, modulaciju signala i mnoge druge operacije.

Da li ste znali:

Prvi tranzistor su napravili Vilijam Šokli, Džon Bardin i Valter Bretejn 22. decembra 1947. godine. Šokli, Bardin i Bretejn su dobili Nobelovu nagradu za svoj izum „za njihova istraživanja poluprovodnika i otkrice tranzistorskog efekta“.

Tranzistor se smatra za jedan od najvecih izuma u istoriji covecanstva. On je sastavni deo skoro svih današnjih elektricnih uredaja gde igra kljucnu ulogu aktivne komponente. Bipolarni tranzistori:

Tranzistor kao prekidac:

U praksi se cesto dešava da se tranzistor upotebljava kao prekidac, to jest da preko njega neki potrošac bude ukljucen ili iskljucen. Kada se posmatra tranzistor kao prekidac treba prouciti stanje njegovog

• provodjenja
• neprovodjenja
• prelazak iz jednog stanja u drugo

Tranzistor kao pojacavac

Pojacavac je elektronsko kolo na ciji se ulaz dovodi neki signal i na njegovom izlazu se dobije signal istog oblika,ali vece vrednosti. tranzistorski pojacavac prilikom svog rada ne proizvodi elektricnu energiju nego pretvara energiju jednosmernog izvora u energiju pojacanog signala na izlazu.Pojacavac služi za pojacanje napona, struje, snage.

Unipolarni tranzistori:

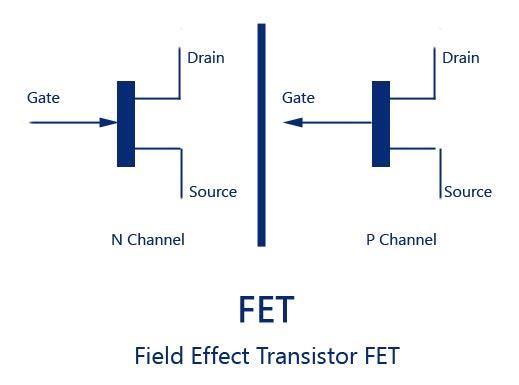

FET-Field Efect Transsistor(Spojni tranzistor sa efektom polja) Kod tranzistora sa efektom polja proticanje struje se kontrolise pomocu elektricnog polja kojeg stvara prikljuceni napon na upravljackoj elektrodi.

Delovi FET-a su elektrode koje se nazivaju Sors, Drejn, Gejt. FET tranzistori su naponski upravljani, za razliku od bipolarnih tranzistora koji se upravljaju strujom!

Razlika izmedu unipolarnih i bipolarnih tranzistora:

Prednost unipolarnih;

• veca maksimalna radna frekvencija
• manji faktor šuma
• vece pojacanje pri frekvencijama višim od nekoliko GHz

Prednost bipolarnih;

• dobro razradjena tehnologija izrade
• niža cena
• dobra pouzdanost
• pri frekvencijama blizu donje granice mikrotalasnog opsega mogu se dobiti veca pojacanja i snage.
